- 氣液增壓缸操作控制方法2017-09-15
氣液增壓缸壓機控制方法

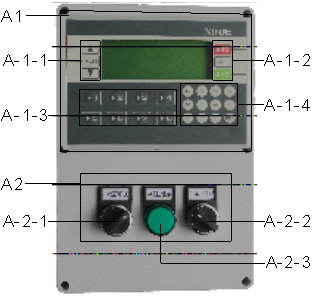

圖A為電控箱：
1.A1為PLC顯示屏，初始頁面為公司聯系部分。按下（A-1-1）中的▲▼按鈕調整操作頁面，按第一下▼,第一頁面顯示產量數值,根據畫面提示相對應按鍵(A-1-2)進行設置的數值.當再次按下(A-1-1)中的▼時，此頁面顯示設置下壓和加壓控制時間，根據畫面提示相對應按鍵（A-1-2）及（A-1-4）進行設置數值，單位為毫秒。
2.當再次按下（A-1-1）中▼時，此頁面為手動模式下操作，首先把手動/自動模式開到手動模式方向圖B中的（B-1）按鈕，直到接觸工件時，依次按PLC顯示屏所提示按鍵(A-1-3)中F2進行加壓,當工件到位時,松開F2,再依次按圖B中的(B-2)按鈕,使軸心上升復位。（此模式為手動矯正模式）。
3.A2為開關與模式選項，（A-2-1）為電源開關,當打開時(A-2-3)指示燈亮,若切換(A-2-1)后,電源指示燈未亮起,請檢查電源插頭是否配接完成。（A-2-2）手動/自動模式，左旋為手動模式，右旋為自動模式。
圖B為操作面盤：
①在手動模式，B-2為下降按鈕，軸心下降。B-1為上降按鈕，軸心上升復位（需長按，放開即停止）。
②自動模式，B-3為下降加壓按鈕，雙手同時瞬間按下按鈕，增壓缸軸心下降，設定時間到達后，即切換至增壓，增壓延時時間到達后，進入軸心回程模式（軸心退回至上始點），完成一個自動循環周期。
③B-4為緊急按鈕，此按鈕無論在手動/自動模式下皆可作用，使增壓缸復位（軸心退回至上始點），順時方向旋轉可解除緊急停止狀態，（緊急停止按鈕作用時，無法進行任何動作）。

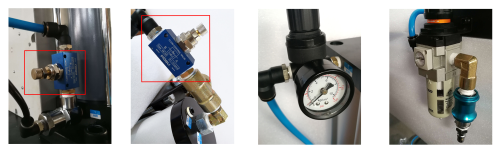

C-1單向節流閥調整下降速度；C-2單向節流閥調整上升速度；C-3專用增壓壓力調整閥；C-4氣源開關\氣源過濾調壓閥；
氣液增壓缸操作條件
1.產品名稱：四柱臺式氣動壓力機2.動作方式：雙動3.動作條件：0.4-0.7mpa/每平方厘米壓縮空氣4.增壓缸使用介質：VG68#抗磨液壓油5.工作溫度：0-605.控制方法;電控及氣控控制功能：手動，半自動，全自動及腳踏開關控制及PLC控制（訂購時說明）
氣液增壓缸安裝方式
1.將設備平放于工作臺面，利用螺絲將壓機壓機與工作臺面固定，然后連接氣源及電源
2.將上模具聯接到增壓缸前軸牙處并鎖緊，下模固定于底座工作臺上
氣液增壓缸如何使用
1.雙手按鈕操作
操作控制盒左右兩邊各有一綠色按鈕，為氣動按鈕，雙手同時按下此按鈕時，增壓缸開始一個循環工作
2.寸動上升按鈕
此按鈕為寸動工作（即點動工作）當更換型號，需要調整磨具時可使用此按鈕，對磨具進行調整
3急停按鈕
當遇緊急情況時，按下此按鈕設備立即停止工作并返回
如今通用的氣動壓力機都具備結構簡單、維護方便,成本低廉等等優勢,現在就和大家談談具體有哪些?
(氣動液壓機械參考圖)
1.空氣容易獲取、且工作壓力低,用過的空氣可就地排放,無需回收管道。
2.氣動執行元件運動速度高。
3.氣的粘性小、流動阻力損失小,便于集中供氣和遠距離輸送
4.氣動系統對環境的適應能力強,能在溫度范圍很寬,潮濕和有灰塵的環境下可靠工作,稍有漏泄不會污染環境,無火災爆炸危險,使用安全。
5.氣動元件的執行輸出比液壓小、運動較快、適應性強、可在易然、易爆、多沉、潮濕、沖擊的惡劣環境中工作,不污染環境,工作壽命長,構造簡單,便于維護,價格低廉。
6.氣動元件壽命長。
氣液增壓缸哪些優點呢?
1.動作速度快
2.售后保養及使用成本低
3.裝配及擠模成型等場合。
增壓缸系將一油壓缸與一增壓缸作一體式之結合，并以純氣壓為動力，利用增壓器之大小活塞面積之比例，將氣壓之低壓進步數十倍，，供油壓缸使用，使其達到液壓缸之高出力。操縱使用及售后維修簡單等特點;在從向上長度較其他缸型長度適中,只適用于從向無較大限制場合,因以上特點,故本缸大量適用于金屬沖壓,電子元件器件的鉚接及擠模成型,等工作頻率要求不算很高的場合.

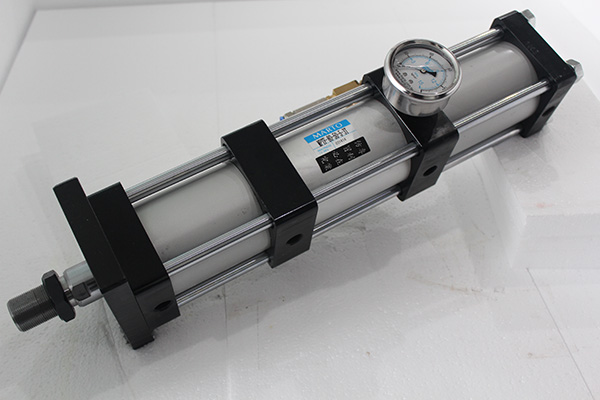

(新型增壓缸資料參考圖)
氣液增壓缸比傳統壓力產品更具以下優勢：
1、能量轉換方便，可以做到幾乎零內漏，不必擔心失油。
2、裝置簡單，調整輕易，保養方便。
3、出力大，可達油壓之高出力，非純氣壓可達到。
4、設備單價較油壓設備低廉。
5、維修簡單，工作環境清潔。
6、動力來源取得方便。
7、運作可作穩速及增壓裝置之配合。
8、速度較液壓傳動快，且較氣壓傳動穩定。
