氣液增壓缸計算方法及增大壓強方法
一、氣液增壓缸出力計算公式：
氣缸里的大面積活塞（A1）推力F＝P1×A1＝P2×A2,得出液壓力P2＝(A1÷A2)×P1；
小面積活塞（A3）帶到前軸的最終高壓出力F3＝P2×A3＝(A1÷A2)×P1×A3＝氣缸半徑×氣缸半徑÷增壓桿半徑÷增壓桿半徑×輸入氣源壓力（P1）×3.14×油缸半徑×油缸半徑
二、增大壓強的方法：
當壓力一定時，減小受力面積。

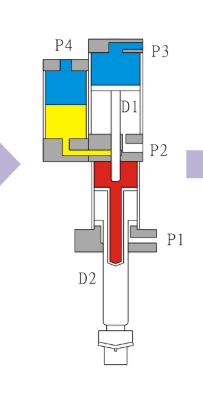

氣液增壓缸是利用氣源壓力（P1）推動氣缸里的大面積活塞（A1），推力(F)從大面積活塞傳遞到小面積的增壓桿，推力(F)大小保持不變。再由小面積的增壓桿(A2)推動另一端的液壓油，液壓油受力后推動油缸里的小面積活塞（A3）帶到前軸沖壓工件，從而達到輸入低氣壓力產生高壓出力的增壓目的。
